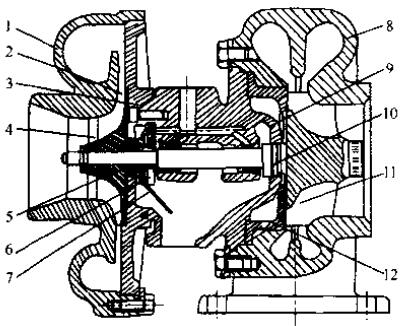

废气涡轮增压器的构造如图所示。它由涡轮壳、中间壳、压气机壳、转子体及浮动轴承等主要零件组成。涡轮壳与发动机排气管连接。压气机壳的进口与空气滤清器的空气道相连接，而其出口则通往发动机汽缸。压气机的扩压器由压气机壳与中间壳之间的间隙构成。转子体由转子轴、压气机叶轮和涡轮组成，焊在转子轴上。压气机叶轮为铝金铸件，用螺母固定在转子轴上。转子体在装到增压器之前应进行静平衡和动平衡检验，允许其不平衡度在一定范围内。

  1-压气电机外壳 2-压气机转子 3-压气后体 4-抽真空环 5-抽真空套 6-止推轮毂轴承型号 7-挡油板 8-锅轮增压壳 9-里头体 10-上浮轮毂轴承型号 11-锅轮增压转子 12-保温隔热板

  废液排放增压增压叶轮速比超过数十转上，大部分机器中的经常使用联轴器不确定叶轮在快速路收费站下事情。在径流式细胞废液排放增压增压增压器机壳上广泛使用变动联轴器。变动联轴器与叶轮轴和中心壳中间也有空隙，当叶轮轴快速路收费站自动旋转视频时，还具一段有压力的进行润滑处理油电池充电这俩个空隙，使变动联轴器以外、外俩层油膜中随叶轮轴同相自动旋转视频，但其速比比叶轮极限速度慢低得多，为了使联轴器对联轴器孔和叶轮轴的对应线极限速度慢洋洋走低。故此有加厚油膜，可加厚降温和产生加厚阻尼。故此，变动联轴器还具快速路收费站轻载下事情安全、抑制叶轮体的振动式、制造拆换简单等独到之处。

  有机废气治理增压涡轮涡轮增压器必备要的保养油源于打着机的主油道，采用细滤器继续滤清后，进来涡轮涡轮增压器的其中壳，经下部分的油多门流进曲轴箱，建立一件逐渐巡环的保养油阀。

  从而杜绝压气机的乐缩空气当中和蜗轮的气体透漏到中壳，会导致增压结果回落和蜗轮瓦数回落，及其低温气体对的轴承的作用，在气体蜗轮增压机中包括填料密封盖隔绝系统设计。在压气机水泵叶轮和中壳直接装用0形塑胶填料密封盖隔绝圈主气封板；在叶轮轴和中壳直接装用填料密封盖隔绝环。然而，从而杜绝润滑液油进入压气机，在压气机终端的叶轮轴上还装用挡油板。

  在中心壳和蜗轮壳期间还都有防热板，以限制高溫烟粉尘对滑润油的有不良作用作用。烟粉尘蜗轮增压机机壳的放置制冷，一般的是用于自燃暖空气放置制冷，总有在中心壳制有夹水层的，如10ZJ烟粉尘蜗轮增压机机壳。

  对非增压发动机机开始增压改草，最简略的方案是装上比较适合的增压器机壳，互换进、出气管管，适宜提高喷油量，甚至提高保养增毕竟的油阀，其余结构的也可以作变动。实行证明，可以使发动机机电率提高20%-30%，且出气管烟色变好。
