今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

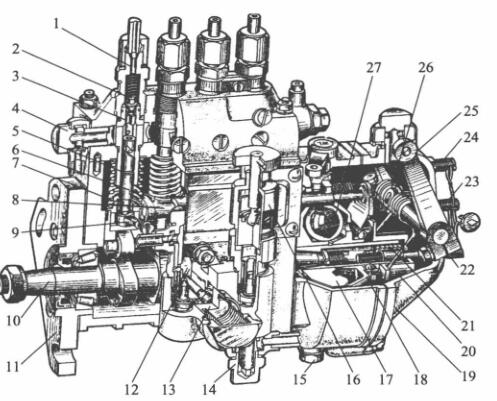

   I号喷油泵的分泵构造图

1-髙压石油管道管管接头; 2-油多阀; 3-油多阀块; 4,14-进油螺母; 5-套简; 6-齿轮泵; 7-齿轮泵螺旋螺旋压簧; 8-油门螺杆;  9-调结臂; 10-气缸轴; 11-加固接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-驱动程序盘; 18-从动盘; 19-外壳; 20-滑套; 21-效准螺旋螺旋压簧; 22-发动机转速优化螺母; 23-怠速急停开关器螺母; 24-高速的急停开关器螺母; 25-变速手柄; 26-变速螺旋螺旋压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总体的一般功效与用途是保持喷油刚逐渐进行经常的严谨性性，来说多缸重油机来说，还需保持各缸喷油经常的不符性。起保持用途的脏器是滑动上部到调低垫板上水平面的极度H。当喷真空泵气缸轴蜗轮与曲轴蜗轮相地位相应时，H越大，轴向柱塞泵取消进油孔的经常早一些，喷油刚逐渐进行经常也早一些。反过来，H越小，喷油刚逐渐进行经常越推迟了。所以要不同设计构思和实验室检测来定恰当的滑动体做工作极度H，以保持喷油刚逐渐进行经常的严谨性性。

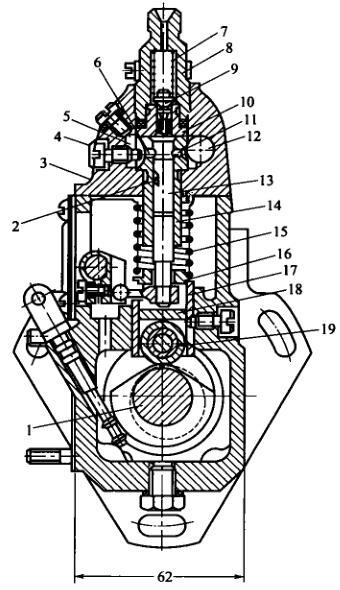

1-轴承轴; 2-液压泵斜槽; 3-泵盖; 4-固定螺柱; 5-回油道; 6-回油孔; 7-很油阀弹黄; 8-很油阀紧座;  9-很油阀; 10-很油阀块; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵弹黄; 16-弹黄座; 17-挺柱体:; 18-保护层垫块; 19-中键

  这对多缸机，各分泵的H值应一一对应。更改垫件在喷真空泵出产时均已调好，必须草率对换。垫件是用抗刮装修材料做出并举行热工作以的提升洛氏硬度，因食用中很不容易划痕情况。如长精力食用后划痕情况较多，可换面食用。

  喷真空泵泵体分前后多台分，喷真空泵上体适用使用齿轮泵偶件及脸上出油阀偶件，下身适用使用气缸轴、滚轴体和输真空泵等。泵体前侧中心都有检视窗孔，要怎样查看和设定高压油泵量。下面有检视润滑油面的检视孔。喷真空泵上体含有一部油道，与各齿轮泵套筒在外面的马蹄形油槽相接。马蹄形油槽则与齿轮泵套筒上的进、回油孔相接。由输真空泵供来的低压低油依据进进气软管接线头接线头迈入到油道中。油道中的柴油密度机密度发动机负担由装在回进气软管接线头接线头内的回油阀抑制，一规定要求长期保持在5～10kPa范围图内。汽压过低，在齿轮泵下行带宽时，柴油密度机密度发动机没办法尽快依据进油孔迈入到齿轮泵上面油腔。当用油量过多时而使汽压身高时，多出的柴油密度机密度发动机会顶开回油阀进入柴油密度机密度发动机细滤器中。
